BAB 4 SISTEM KOMPUTER INFORMATIKA SMP KELAS 8



BAB 4 SISTEM KOMPUTER

PETA KONSEP SISTEM KOMPUTER



PETA KONSEP SISTEM KOMPUTER

A.    KOMPONEN SISTEM KOMPUTER

Sebuah sistem komputer terdiri atas tiga komponen, yakni perangkat keras (hardware), perangkat lunak (software), dan pengguna (brainware).

Alur sistem komputer yaitu IPOS (inputàprosesàoutputàstorage).

Alur sistem komputer


1.    Perangkat keras/hardware

Pengertian Perangkat keras yaitu peralatan fisik dari sebuah komputer yang dapat disentuh dan dipindahkan. Perangkat keras ada 4 yaitu perangkat bagian masukan (input), perangkat bagian keluaran (output), perangkat bagian pemrosesan (processing), dan perangkat bagian penyimpanan (storage).

Contoh perangkat masukan (input): tetikus (mouse), papan ketik (keyboard),sensor layar sentuh (touch screen), sensor giroskop untuk menangkap gerakan tangan, atau smart tv yang memiliki sensor inframerah (infrared) untuk ditangkap remote control.

contoh perangkat keluaran (output): monitor, speaker, dan printer, antena pada ponsel pintar, aktuator lengan (arm actuator) yang ada pada robot, remote control,

Bagian utama dari perangkat pemrosesan ialah prosesor yang berfungsi sebagai otak dari sebuah komputer.

Bagian – bagian dari prosesor:

1.    Unit kontrol (Control Unit): merupakan bagian prosesor yang bertugas untuk mengendalikan perangkat yang terpasang pada komputer, dari alat input, output, dan penyimpanan.

2.    Unit aritmatika dan logika (Arithmetic Logic Unit): merupakan bagian prosesor yang dapat mengolah data aritmatika dan data logika.

3.    Register: merupakan sebuah memori kecil dengan kecepatan yang sangat tinggi yang digunakan untuk menyimpan data sementara yang sedang diproses

Contoh perangkat keras komputer yang lainnya yaitu power supply, baterai CMOS (Complementary Metal Oxide Semiconductor), hard disk, RAM, CD ROOM.

2.    Perangkat Lunak / Software



Contoh software ada 3 kategori:

a.    Sistem operasi/operating system

b.    Perangkat lunak aplikasi/software aplikasi

c.     Perangkat lunak pemrograman

Sistem operasi/operating sistem

Pengertian Sistem operasi yaitu sekumpulan program yang ditulis untuk melayani program – program lain berinteraksi dengan perangkat keras.

Contoh software sistem operasi adalah untuk PC: Windows, Linux, DOS (Disk Operating Systems), Unix, Solaris, MacOS, sedangkan untuk ponsel: Android, iOS.

fungsi Sistem operasi yaitu untuk melakukan kontrol dan manajemen sumber daya (resource) yang dimiliki hardware dan software komputer, manajemen proses, dan mengawasi serta melindungi jalannya sebuah program.

Cara kerja sistem operasi :

  1. -     Mengirim data file atau bisa juga instruksi dari program tersebut ke memori.
  2. -     Kemudian setelah program dijalankan, maka program tersebut akan meminta sistem operasi untuk menyalin data yang diperlukan dari disk menuju memori.
  3. -     Lalu sistem operasi akan menjalankan kontrol terhadap program tersebut, dan melanjutkan ke proses sistem komputasi yang diinginkan pengguna
  4. -     Ketika proses sistem komputasi sudah selesai, maka hasilnya dapat disajikan di alat keluaran, seperti monitor

Perangkat lunak aplikasi

Pengertian Aplikasi adalah program komputer siap pakai yang dikembangkan untuk memenuhi kebutuhan yang spesifik.

contoh program aplikasi:

-  Pengolah kata (word processor) : Notepad, Wordstar, Microsoft Word, Word Perfect, AmiPro,

- Pengolah lembar kerja (spreadsheet) : Lotus123, Microsoft Excel, QuattroPro, OpenOffice Calc,

- Pengolah basis data (database) : Microsoft Access, dBase, MySQL, SQL Server

- Presentasi: Microsoft PowerPoint, LibreOffice Impress, Powtoon

- Peramban internet: Microsoft Edge, Google Chrome, Opera Mini,

- aplikasi pesan Whatsapp, Zoom, Google Meet, Cisco Webex, Telegram, dan sebagainya

- Desain grafis: CorelDraw, PhotoShop, Canva, Pixlr, PicsArt, Adobe Illustrator,

- Multimedia: GOM Player, iTunes,

Perangkat lunak pemrograman

Pengertian Perangkat lunak pemrograman adalah program yang digunakan untuk menulis, mengembangkan, menguji, dan men-debug program perangkat lunak lainnya. Contoh perangkat lunak pemrograman adalah C++, Visual Basic, Scratch, Python, Pascal.

Perbedaannya

perangkat lunak aplikasi dirancang untuk pengguna,

sistem operasi dirancang untuk komputer atau perangkat seluler,

perangkat lunak pemrograman ditujukan untuk programmer dan pengembang komputer yang menulis kode sumber.

Aktivitas Individu
Akitivitas SK-K8-01 Game Online Wordwall/Canva

Kalian akan bermain untuk menyelesaikan soal dalam bentuk kuis terkait fungsi sistem komputer yang disediakan oleh guru kalian dengan mengakses situs Wordwall.net/canva.ai, yaitu situs yang digunakan untuk interaksi pembelajaran dalam bentuk kuis.



Game Edukasi Sistem Komputer

Kuis di atas ditulis menggunakan canva.ai dengan format promt sebagai berikut:

Buatkan game edukasi tentang "Sistem Komputer", sebelum mulai main, di board opening pemain menuliskan nama, bisa membaca petunjuk permainan dan penjelasan setiap level, nama pemain tersimpan, jika nanti pemain menang meraih piala hingga di level 5, game ini merupakan game tentang Sistem Komputer, buatkan tampilan yang simple dan menarik namun tetap elegan, gunakan tokoh karakter Kucing dengan nama pemain (variabel), sprite dan soal dalam game materi tentang beberapa contoh dan pengertian dari komponen komputer yaitu perangkat keras (hardware), perangkat lunak (software), dan pengguna (brainware), gambaran alur sistem komputer yang meliputi input, proses, output dan storage. cantumkan juga soal tentang pengertian unit control, Arithmetic Logic Unit, register, pengertian sistem operasi beserta contohnya, pengertian software aplikasi, serta pengertian software pemrograman. Soal yang lainnya adalah tentang perbedaan perangkat lunak aplikasi, sistem operasi dan perangkat lunak pemrograman. Game bertingkat (level), jika pemain mendapat skor 100 di level 1 maka level 2 akan terbuka gemboknya, pemain akan masuk ke level 2, jika pemain di level 2 berhasil mendapat skor 100 maka level 3 gemboknya akan terbuka, dan seterusnya, total skor akan disajikan (dijumlahkan) pada board closing, menunjukkan nama dan mendapat piala dan menjadi duta programmer.

B.    Pengalamatan Memori

Untuk melakukan penyimpanan data, perlu mekanisme yang disebut pengalamatan memroy (memory addressing).

1.    Sistem Heksadesimal (bilangan basis 16)

Sistem heksadesimal menggunakan 16 macam simbol, yaitu 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C,D, E, dan F. Huruf-huruf A, B, C, D, E, F berturut-turut nilainya adalah 10, 11, 12, 13, 14, 15.

Sistem heksadesimal digunakan oleh komputer IBM System/360, Data General Nova, PDP — 1 1 DEC, Honeywell, komputer mini dan mikro. Sistem heksadesimal mengorganisasikan memori utama ke dalam suatu byte yang terdiri atas 8 bit (binary digit).

setiap bagian 4 bit disebut nibble. 4 bit pertama disebut high-ordernibble dan 4 bit kedua disebut low-order nibble.

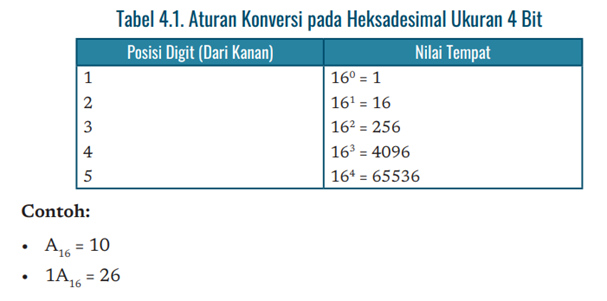

Tabel aturan konversi pada heksadesimal



a)    Konversi Bilangan Biner ke Heksadesimal

Ketika melakukan konversi bilangan biner ke heksadesimal (16 = 24 ), setiap 4 angka biner ekuivalen (setara) dengan satu angka heksadesimal.



b)    Konversi Bilangan Desimal ke Heksadesimal

 dapat dilakukan dengan membagi bilangan desimal dengan 16, hingga tidak bisa dibagi lagi.

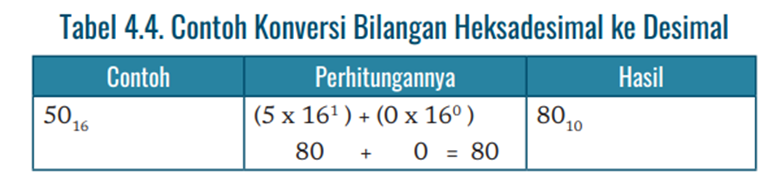

c)     Konversi Bilangan Heksadesimal ke Desimal

menggunakan perkalian setiap bilangan dengan basis yang dipangkatkan sesuai urutannya, kemudian hasilnya dijumlahkan.



d)    Konversi Bilangan Heksadesimal ke Biner

caranya setiap 1 angka heksadesimal ekuivalen dengan 4 angka biner. Konversi setiap digit bilangan heksadesimal ke bilangan biner 4 digit, kemudian gabungkan. Jika terdapat digit 0 di depan hasil penggabungan bilangan biner, boleh dihilangkan. contoh 001002 = 1002


Karena setiap digit biner menyimpan tepat 4 bit data, digit heksadesimal dapat dikonversi menjadi 4 digit biner (1 byte) dengan sangat mudah, dan sebaliknya.

2.    Pengalamatan Memori dengan Heksadesimal

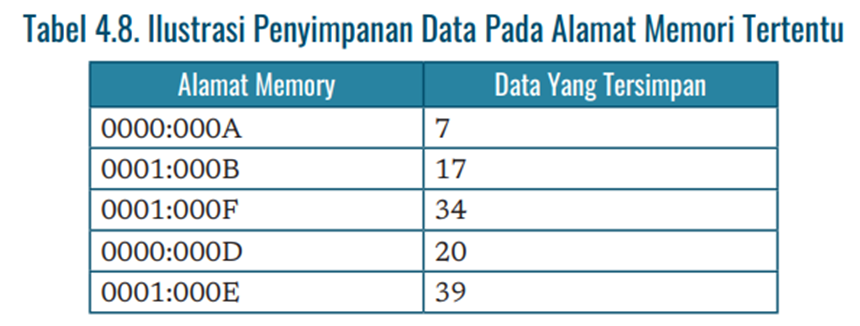

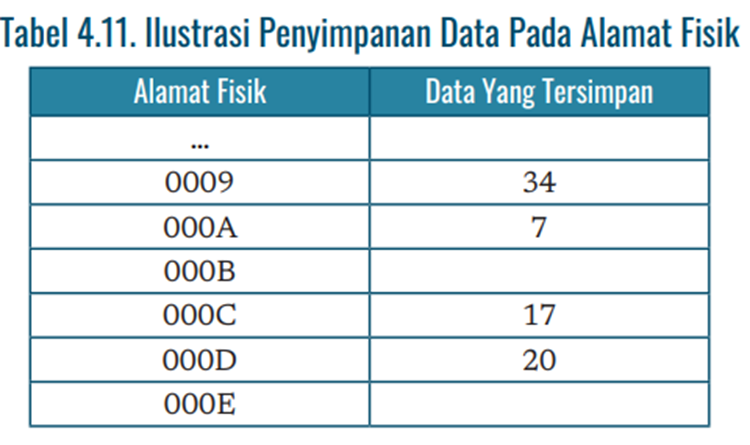

Alamat memori komputer biasanya ditampilkan dalam bentuk heksadesimal yang digunakan komputer saat menyimpan data.

Alamat memori ditampilkan sebagai 2 bilangan heksadesimal, contoh 0000:0008. Bilangan heksa yang pertama disebut alamat segmen, sedangkan bilangan ke-2 disebut alamat offset.









C.    Central Processing Unit

Central Processing Unit (CPU) adalah otak dari sebuah komputer, yang berisi semua sirkuit yang dibutuhkan untuk memproses input, menyimpan data dan hasil keluaran.

Gambar 4.7 Layer pada CPU

Gerbang sirkuit dan Gerbang logika merupakan bentuk abstraksi dalam pengaturan operasi dari CPU, sedangkan chip merupakan bentuk fisiknya.

Ada tujuh jenis Gerbang logika, yaitu OR, NOR, AND, NAND, XOR, XNOR, dan NOT


Gambar jenis Gerbang logika

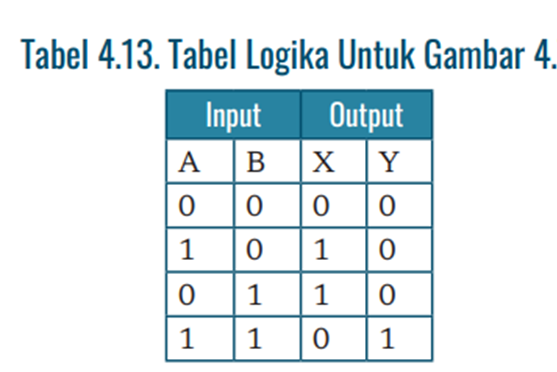

Tabel logika

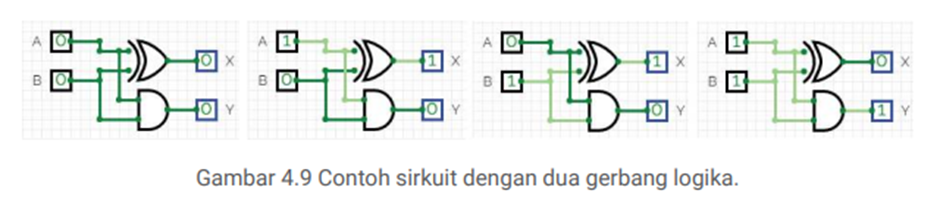

Contoh sirkuit dengan dua gerbang logika
